注意事項
テスリックスには、全体重がかかる事がありますので、取付強度が不足しますと、外れたりしてけがをする恐れがあります。
1.壁が12mm以上のコンパネや構造用合板等は、直接ビス止めしてください。
2.壁自体に強度の無い石膏ボード等は、コンパネや構造用合板等で柱又は間柱に確実に固定して、これに取り付けてください。
3.ブロック壁にアンカー固定する場合は、ブロックの空洞部分に必ずモルタルをつめてください。
4.タイル面への施工は下地の強度を十分に確認してください。
5.ビス止めの後にジョイント用キャップでビスを隠してください。
![](https://tesrix.com/wp/wp-content/uploads/2019/07/キャップ差し.jpg)
テスリックスの組み立てと設置
■組立前の確認

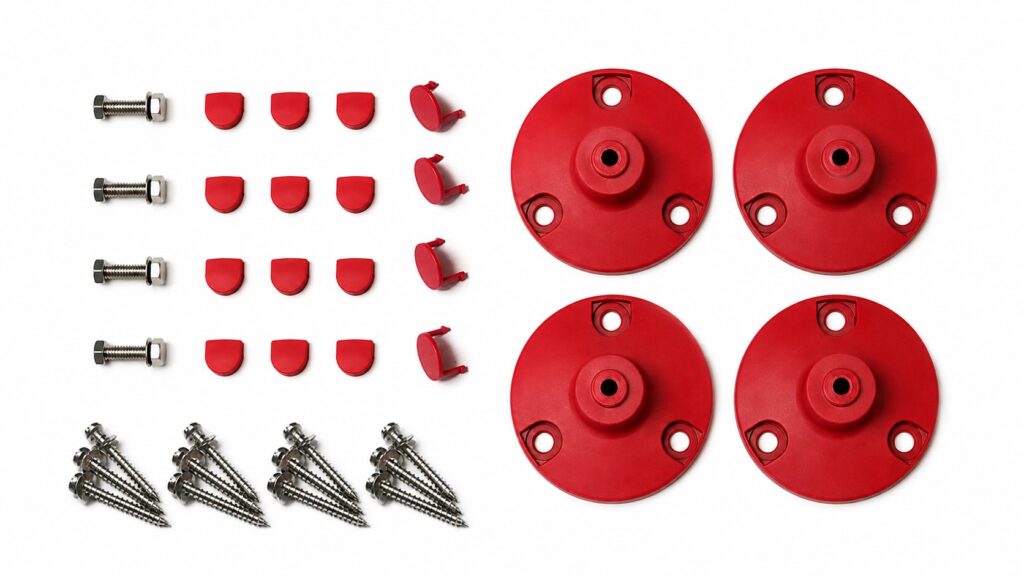

箱を開封し、内容物を確認します。

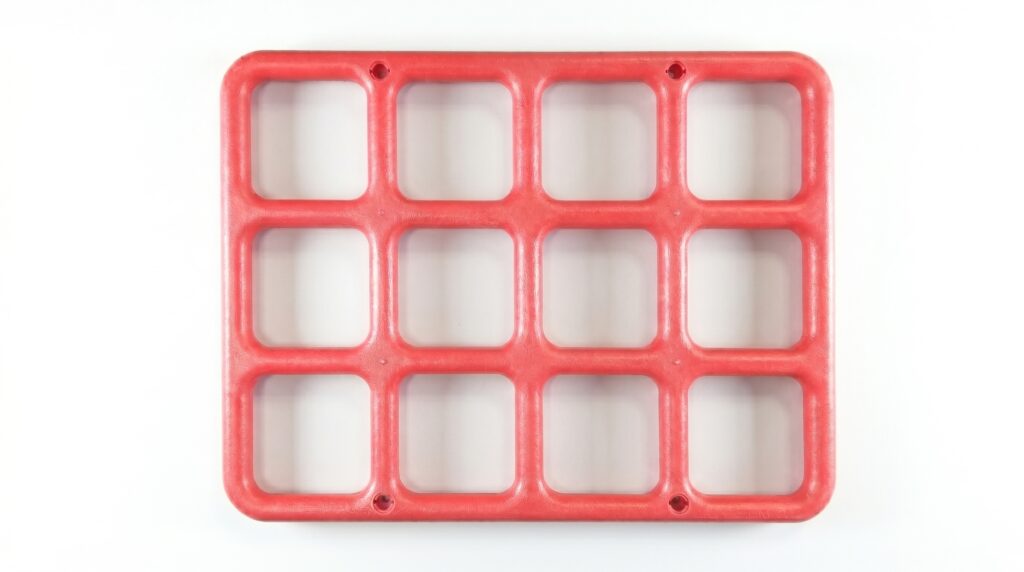

・テスリックス本体( 1個)
![](https://tesrix.com/wp/wp-content/uploads/2019/07/本体-300x169.jpg)
![](https://tesrix.com/wp/wp-content/uploads/2019/07/付属品-300x169.jpg)
・ジョイント
・取付金具類
・ジョイント(4個)
・テスリックス本体用キャップ(4個)
・ジョイント用キャップ(12個)
・M6ボルト(4個)
・M6ナット(4個)
・φ6ワッシャー(4個)
・φ5タッピングビス(12個)
・φ5ワッシャー(12個)
■テスリックス組立
M6ボルト、ナット、ワッシャーでテスリックス本体にジョイントを取付けます。
![](https://tesrix.com/wp/wp-content/uploads/2019/07/ビス入れ-300x169.jpg)
ボックスレンチ等の工具を使いボルトとナットを締めて下さい。
![](https://tesrix.com/wp/wp-content/uploads/2019/07/本体組み立て.jpg)
![](https://tesrix.com/wp/wp-content/uploads/2019/07/ねじ込み-300x169.jpg)
全部で4個のジョイントを取付けて下さい。
ジョイントの取付終了後、付属のテスリックス本体用キャップをはめ込んで下さい。
![](https://tesrix.com/wp/wp-content/uploads/2019/07/キャップ差し-300x169.jpg)
テスリックス組立終了。
![](https://tesrix.com/wp/wp-content/uploads/2019/06/tx43p-rs.jpg)
取付け設置について
![](https://tesrix.com/wp/wp-content/uploads/2019/12/取り付け.jpg)
